尊敬的各位来宾，大家好：



我是刘春辰，来自于阿里巴巴达摩院决策智能实验室，聚焦于时序分析、XAI、因果推断、MindOpt大规模优化求解器等技术方向，探索数据决策过程中核心问题的解决，打造统一的数据决策产品，以及相应的商业化落地。



在这里，主要对 “鲁棒时序异常检测与周期识别”这项技术，跟大家做一个分享。



首先对我们的团队做个介绍，其次介绍“鲁棒时序算法”，最后是对这一系列算法相对应的落地效果与产品建设，进行一个简单的说明。



我们的团队非常的多元化，分布在北京、杭州、西雅图等多个分部，主要关注于数据决策闭环中一些核心技术的研究，以及相应的产品的开发。比如说，基于相应的研发的技术，开发了MindAnalytics数据决策产品，目前已经在阿里巴巴集团内部10多个部门进行了成功的部署和应用，取得了很好的效果。同时，一些相应的研究成果也在国际顶级的会议（如KDD、SIGMOD、AAAI、IJCAI、ICASSP）进行了发表。




正如前所述，在数据决策闭环中一些关键的技术研究，那么什么是数据决策闭环？



所谓的数据决策闭环，首先要针对观测到的数据进行数据监控（实时监测数据，及时发现异常）；进一步的，进行数据的洞察诊断（一方面，基于历史数据，自动发现数据生成机制；另一方面，基于发现的机制和异常，进行异常的归因下钻，定位导致异常的根因）；在决策假设步骤，我们针对诊断结果，利用决策优化技术进行自动策略建议以改善目标；最后，通过决策检验技术检验策略的效果，形成反馈指导进一步的策略优化。



我们的产品对该闭环进行全链路支持，重点关注如下技术：时序、下钻、因果。

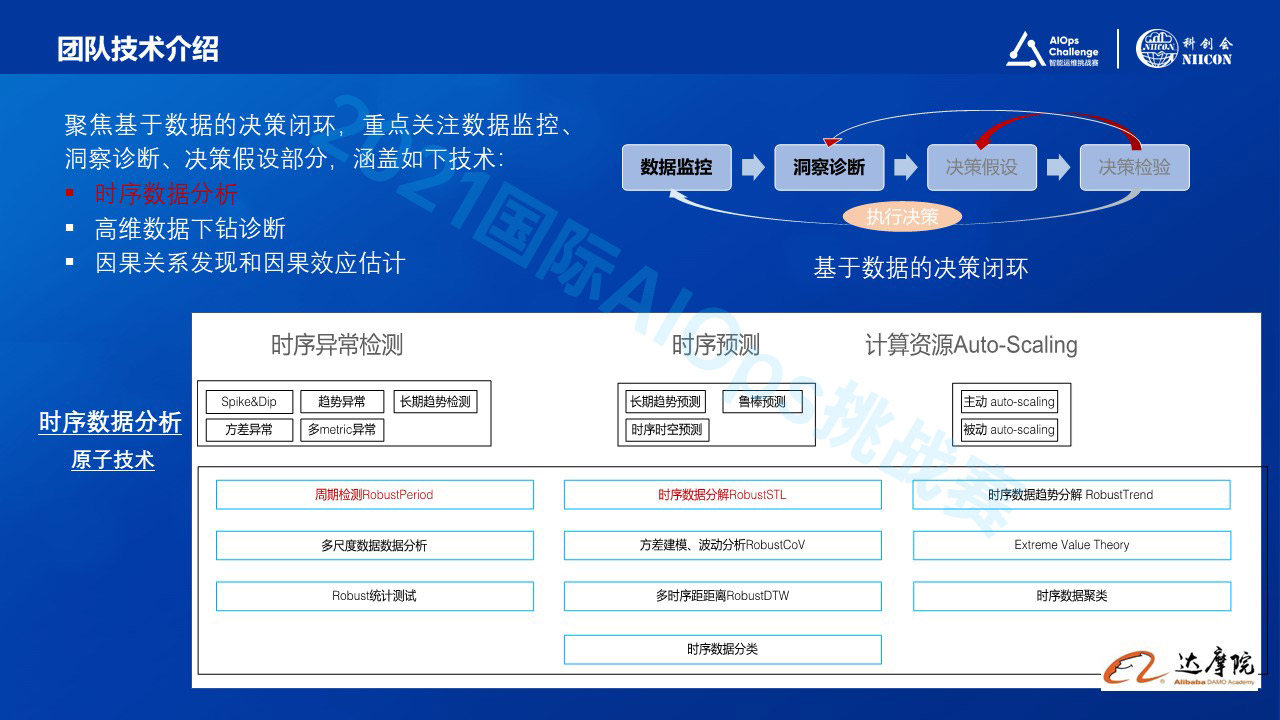

这张图展示了在时序分析领域的技术布局，具体包括时序异常检测、时序预测、Auto-scaling三个主要方向。

其中，在异常检测领域，我们关注spike&dip异常、趋势异常、方差异常、多metric异常等问题，提出了RobustPeriod周期检测、RobustSTL时序数据分解、RobustTrend趋势分解、多尺度数据分析、方差/波动分析等多项技术。



在时序预测领域，重点关注长期趋势预测、时空预测等问题。在Auto-scaling领域，关注主动Auto-scaling，被动Auto-scaling务指标的需求。所谓主动Auto-scaling，即在云上预测一些业服务请求，如qps指标，并针对业务指标，请求计算需要的计算、存储等相关资源，当诊断出资源不足或过剩等问题时，会进行主动Auto-scaling，以达到节省资源或者避免任务受损等问题；而被动Auto-scaling主要解决当发生突发请求或者qps预测不准确时，如何快速实施Auto-scaling，避免损失。





现在介绍一下我们本次分享的一个重点的部分，即时序数据检测这个领域的一些主要问题，以及解决方案。



在时序数据监控领域，其实有很多技术挑战：比如说周期是非常复杂的，可能是无周期的、单周期的或者多周期的。同时即便是单周期，它里面会有很多的这种周期的偏移幅度的变化等等。这种周期的趋势它也会包含一些周期，趋势的缓变、突变现象。



另外，在实际数据中大量噪声是一种常见的情况，更重要的是，这种智能运维本身对实质性处理要求很高，要求算法的计算复杂度必须要低，能够进行及时的服务响应，这点很重要。

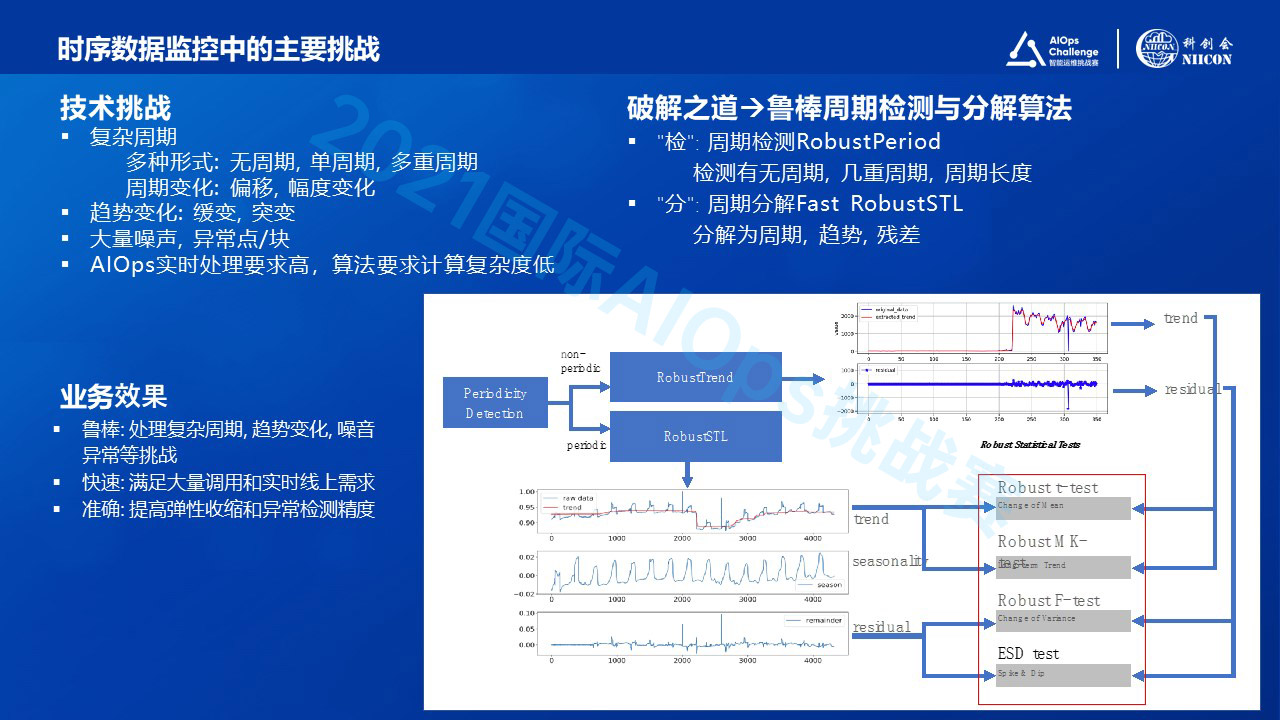

为了应对这些挑战，我们提出了鲁棒周期检测RobustPeriod跟周期分解RobustSTL/RobustTrend的解决方案框架。这张图展示了解决方案的框架。一般是针对输入的时序数据，首先会调用这种鲁棒的周期检测RobustPeriod算法，判断数据是不是有周期，有几重周期以及周期的长度，如果这个数据是没有周期的，会调用趋势分解RobustTrend算法，将这种时序数据分解成这个趋势的成分和残差的成分。



如果它是有周期的，会调用RobustSTL的这种周期趋势分解的算法，聚焦数据分解成这个趋势的部分，周期的部分跟残差的部分，进一步数据实际应用中，用户想知道说各种各样的异常类型分别是什么，会利用分解出的各种信号，要用不同的这种决策检验技术去判断说到底是什么异常的类型，这个是的一个大的框架。





然后接下来会重点介绍时序周期的检测和周期分解的技术。



首先看一下周期检测技术，是因为在这块技术的细节不做过多的说明了，如果大家感兴趣可以查阅一下我们的paper，我们都有相关的文章发表。

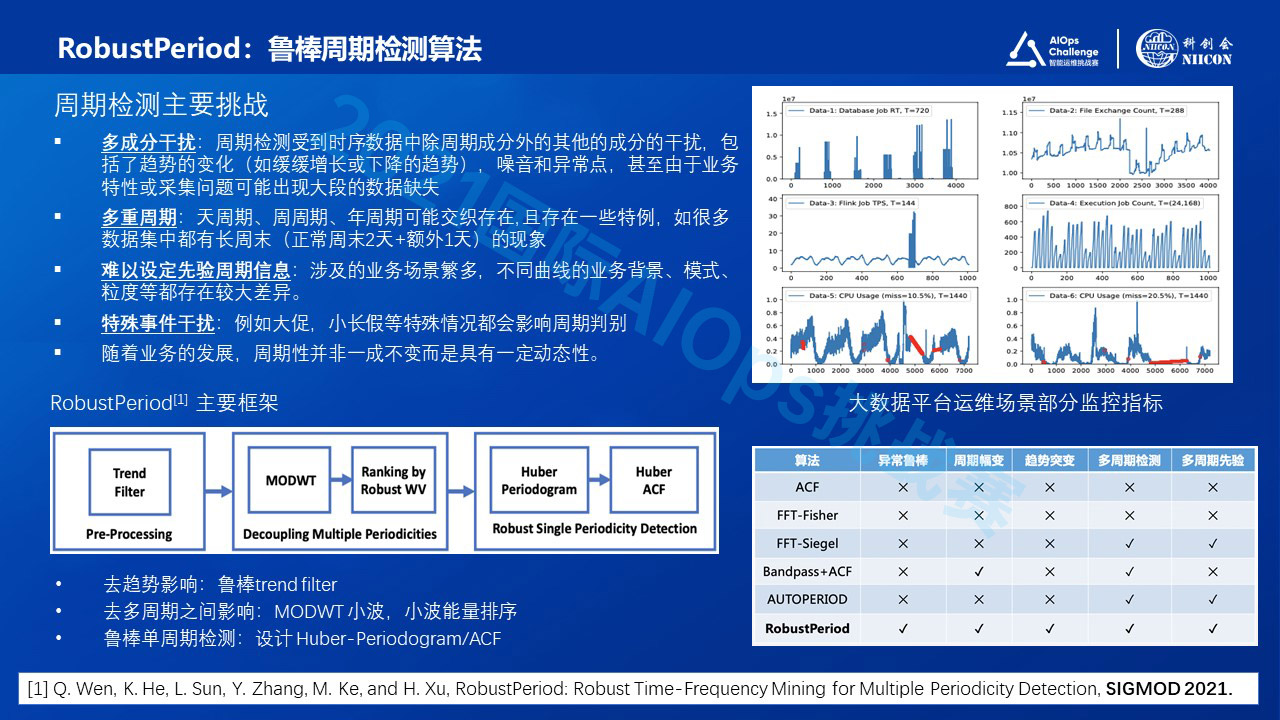

首先看一下周期检测技术RobustPeriod，这里有很多重要的挑战。最重要的一个挑战是多成分的干扰问题。这种周期检测不仅受周期成分的干扰，还受很多其他成分的干扰。比如说右侧右上角图案，显示会有一个趋势的突变，有一些变异点，或者说最下边这两张图，在有红色标记的地方，存在大量的数据缺失（红色是简单的线性内插），包括左上角这个图显示的是非常稀疏的时序数据情况。还会有多重周期的问题，比如说天周期、周周期、年周期都是同时存在交织在一起的。如何更好的识别，就是右边的第二张图就是一个示例。



由于不同的时序的曲线，它背后的业务背景模式、背景是复杂多样的，很难去人工预设定一些先验的周期信息。



实际业务中还会遇到很多特殊事件的干扰，比如说左边的第二张图，中间那张图就是一个特殊的事件干扰的例子，比如说阿里巴巴内部有什么双十一、小长假，这些特殊事件，对整个时序性造成很大干扰。为了解决这些挑战，我们提出了时序周期检测框架。



简单来说它分为三部分：



第一部分，首先会用去趋势影响：鲁棒trend filter这样的算法，对实际数据去做一个预处理，去滤除其中的这部分趋势的影响。



接下来，我们研发了“去多周期之间影响：MODWT 小波，小波能量排序 ”的相关算法，把多周期的问题变成单周期的检测问题。最后一步，又开发了“鲁棒单周期检测：设计 Huber-Periodogram/ACF ”，对这种周期进行更准确的检测。

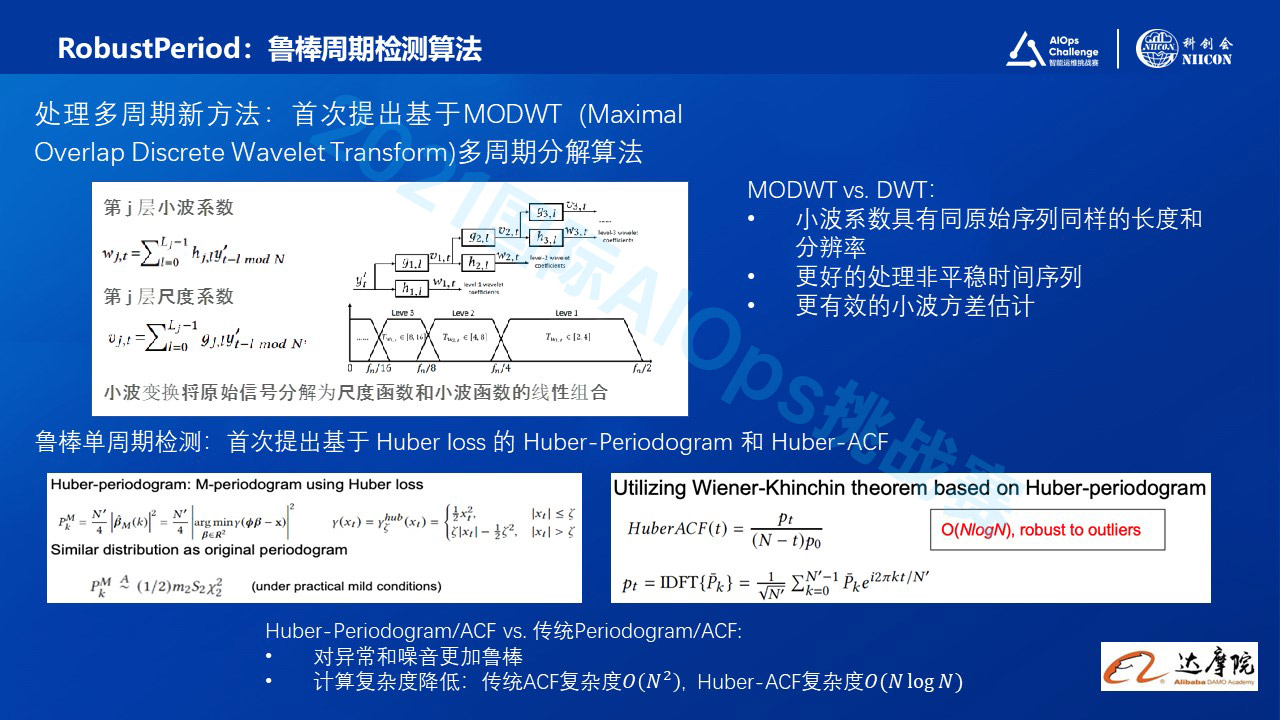

第二部分是多周期处理方式，提出了基于MODWT (Maximal Overlap Discrete Wavelet Transform)的多周期分解算法。



MODWT相对于DWT的优势：



能够更好的处理这些非平稳的这种时间序列，它也能够更有效的对小波方差进行更准确地估计。



在第三步，我们提出了鲁棒的单周期检测。核心思想是对传统的Periodogram/ACF算法，我们利用huber loss来优化periodgram/ACF模型的loss function。这种优化有两个直接的好处，第一个对这种大量的异常和噪音会更加的鲁棒。另外，这种计算复杂度会非常有效地降低，时效性性会非常好。

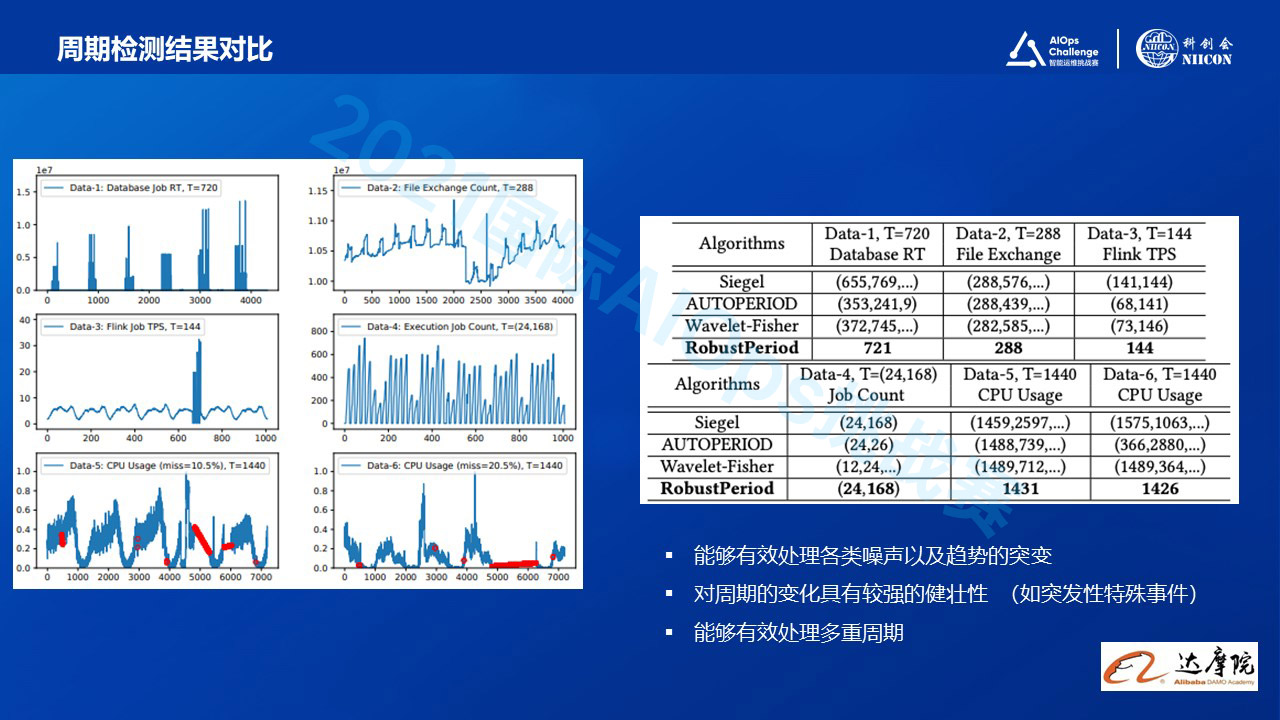

简单看一下这个算法的效果，左边这6张图描述的就是我们测试的一些实际中随机抽取来的一些数据，这里面蕴含了非常多的异常的信号。比如spike异常、多噪音、周期的变化等，各种各样的异常情况。



右边 table展示的是性能的对比，其中Table中第一行标记了不同的测试集，括号中代表真实的周期个数和周期长度。其它算法在复杂数据下经常误检出多个周期，也会漏报掉真正的周期。



通过这种对比结果，可以看到我们能够准确地识别出周期的个数，以及跟其他方法比，我们能更好地实现近似它的周期长度。





接下来，讲到的是周期趋势分解算法RobustSTL，其实周期分解算法一般情况都是把时序数据分解成它的趋势部分，周期部分以
及噪声部分的累加的形式。现在有很多周期分解算法被提出来，但是都或多或少的出现一些问题，不能真正满足实践的需求。比如说它们不能有效的处理一些趋势的突变，有的对复杂周期问题的支持度不好，而有的可能受到噪声或者异常的干扰，导致鲁棒性不强。



更重要的是，很多方法的计算复杂度很高，不利于大规模的部署，无法落地实施使用。



所以我们提出了 RobustSTL鲁棒周期-趋势分解算法，应对这些挑战，其实有一个基础的STL算法以及它的一系列变体。

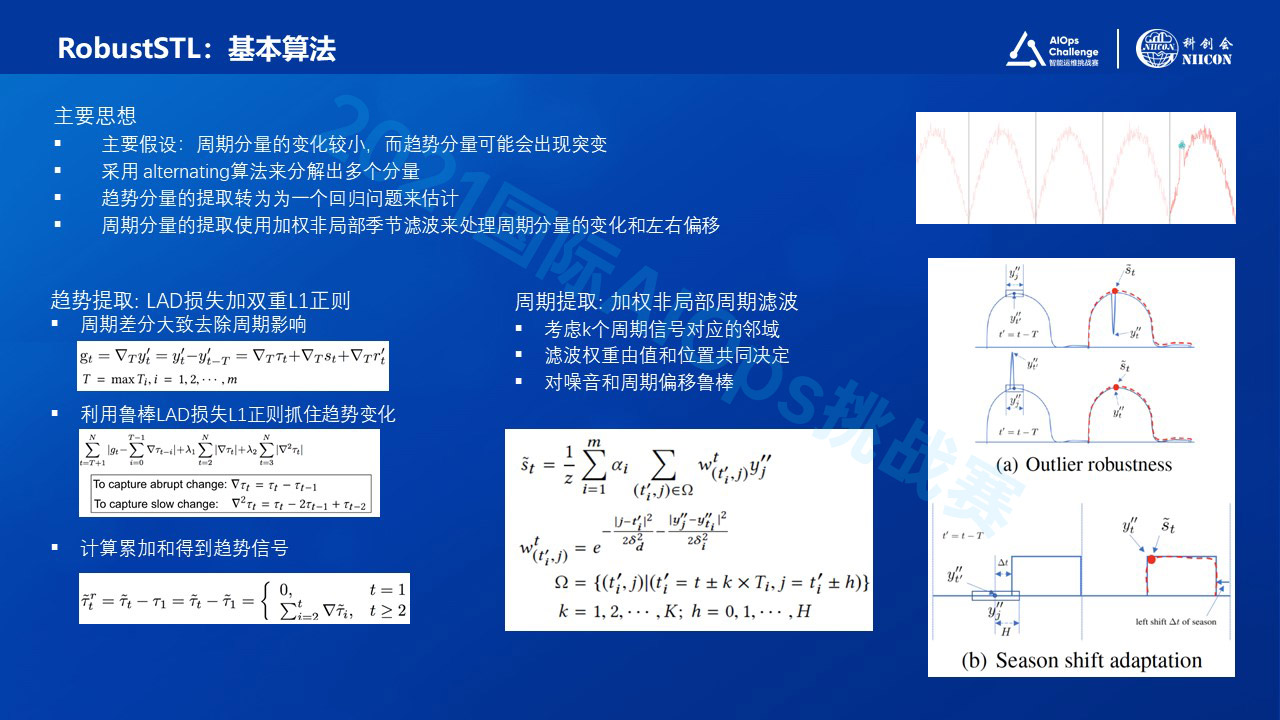

首先看一下这个基础的RobustSTL鲁棒周期-趋势分解算法，我们的模型有一个根据实际数据的假设，认为周期分量本身的变化是比较小的，而趋势分量它会出现突变。



我们算法的主要思想是：



模型假设周期分量的变化较小，而趋势分量可能会出现突变。



我们的RobustSTL是一个迭代算法，算法首先分解出趋势成分，然后分解出周期成分，最后根据残差修正。以上过程多次迭代，即可得到最优解。



其中核心步骤是趋势和周期提取：



趋势提取部分：为了鲁棒处理异常，我们利用鲁棒的LAD(Least absolute deviations)损失函数；为了同时捕捉趋势的缓变和突变，我们利用双重L1正则。

周期提取部分：考虑k个周期信号对应的邻域，利用非局部周期双边滤波权达到对噪音和周期偏移鲁棒特性。

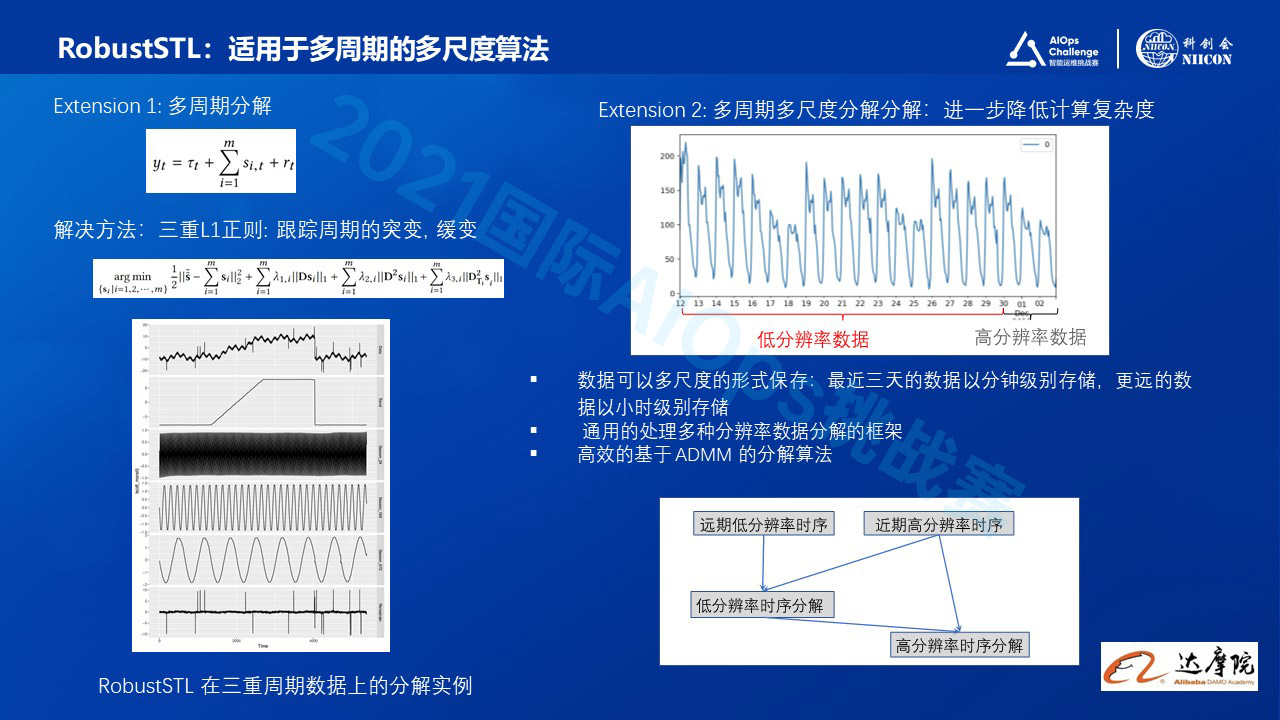

然后基于这个基础的RobustSTL，做了各种各样的算法扩展。比如说为了解决多周期的问题，把信号拆解成趋势信号，多周期累加的信号以及噪音信号。并且开发了这种三重L1正则建模分解多周期数据，可以跟踪多周期信号中的突变和缓变的现象。



做的第二个扩展是做多尺度扩展。提出了一个新的这种比较general的处理，多种分辨率数据分解的这样的一个框架，时间原因我就不介绍任何的细节了，大家感兴趣可以看我们的paper。

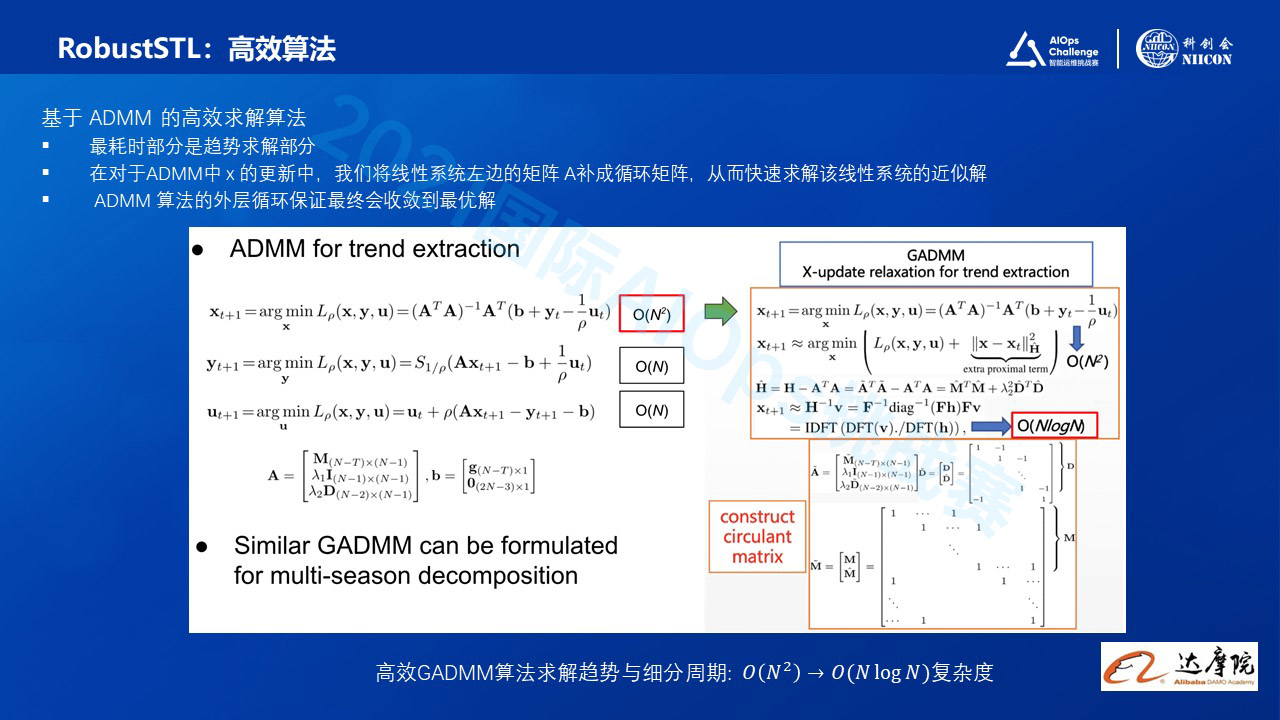

另外一个就是高效的算法。为了满足阿里巴巴内部海量数据，实时计算的需求，我们特别开发了针对RobustSTL的高效求解算法 （GADMM 通用化ADMM算法）。



其中，整个方法里边最耗时的部分就是趋势求解的部分。这里展示下如果直接用ADMM求解趋势提取，复杂度是O(N^2)；采用我们提出的GADMM，充分利用循环矩阵求逆可以利用的FFT算法，把复杂度降低到O(NlogN)。

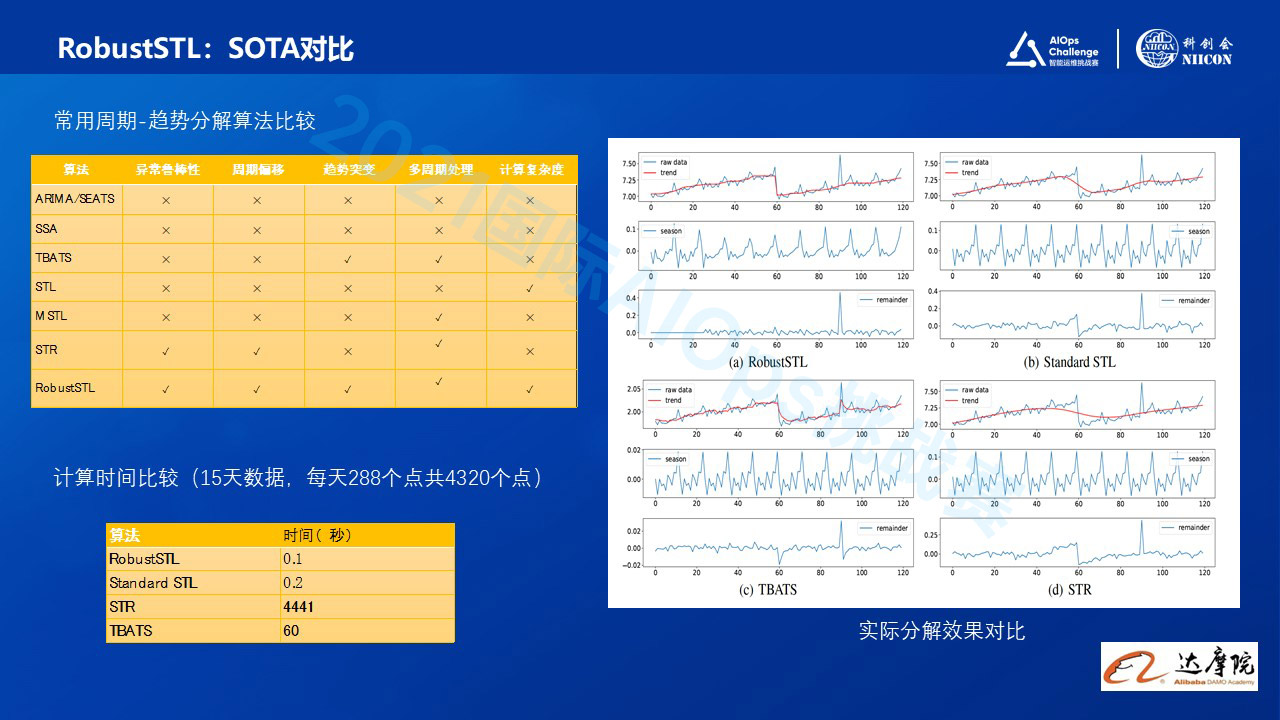

接下来，看一下这个方法的性能。从几个维度去看，一个是说能不能对噪音进行鲁棒，它的周期偏移趋势的变化，以及它的这种对这种多周期的处理问题。我们看到很多这种对比算法，它都会有一些或者在其中的一些小点上有一些不足，但如果我们的方法能够这些性能都能够很好的支持。



左下角就是拿一个很简单的例子来说一下这个方法这种时效性，拿了一个15天的数据，大概是4320个节点，我们的方法的耗时大概是0.1秒就能够完成相应的这种分解，对比方法大家也可以看一下它的几种表现。



然后右边这张表格来表示的实际分解效果对比 ，其中左上边这个(a)图是我们RobustSTL算法的性能表现，每张图都包括三部分，第一部分是趋势分解的部分，第二张图是周期分解的部分，第三个是噪音分解的部分。



大家首先看这种趋势分解的部分，我们发现在这个例子里，在第60节点出现了趋势的突变，我们这个方法红色线标记的能够很好的捕捉到到突变，大家可以用对比的方法看，传统的部分它分解的都非常的平缓，它就没有把捕捉到突变，而且它把其中的一部分信号放到了对应的残差里面去。



另外我们去看一下周期分解的部分，我们的方法能够发现随着时间的推移，它的周期是有一些波动的，我们的方法能够把细微的波动能够捕捉到，但是大家看对比的方法，他们本身得到的是没有任何变化的一个周期分解，一个表现。

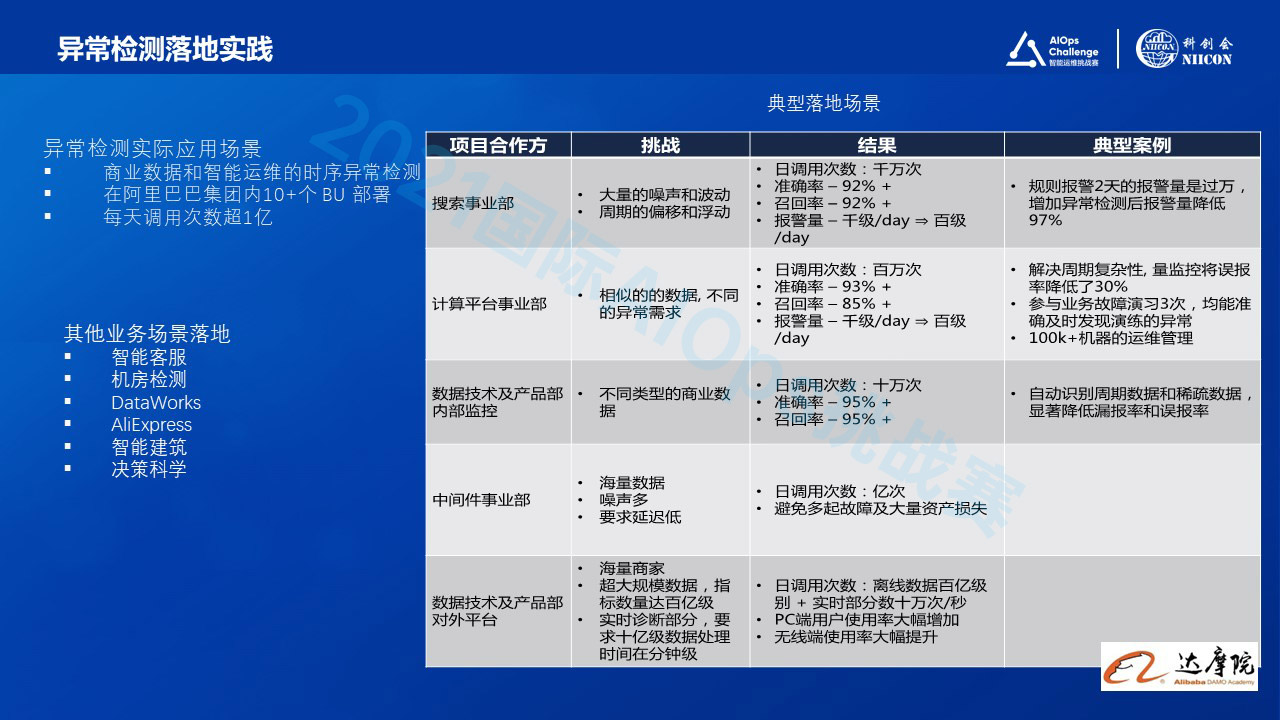

在对这个算法做一个非常快的介绍之后，看一下异常检测序列的落地的情况。事实上，阿里巴巴内部的多个部门都做了成功的部署和上线，集中在搜索事业部和计算平台事业部做的部署，它们做的是典型的智能运维场景。



在这种场景下，它们要做海量集群的实时检测，目前我们系统上线之后的日度调用量在百万次和千万次的level，达到的准确率在90%以上。



这系统的一个重要的特性是能够有效的降低误报率。在采用这套系统之前的异常检测系统，每天会产生千级别的报警，而且中间有很多错误的报警。但用到我们的新的系统之后，目前已经降到百的级别，真正实现可用的程度。



另外一个例子是在数据技术及产品部的部署，每天支持对淘宝商家，大概每天百亿级别的店铺，及指标数据的实时监控跟诊断。







这是刚才讲到的Auto-Scaling技术，基于周期检测分离的弹性伸缩：



核心思想: 提取周期分量, 抓主要矛盾收益最大。

有效处理复杂周期变化, 噪音, 异常点/块等挑战。



这个技术在我们集团内部也已经初步落地了，典型业务落地效果是：



赋能阿里巴巴搜索事业部: 初期应用于88个核心场景10万core CPU，节省约1万core CPU。

阿里云Serverless (ACK, SAE, FC), 批处理ODPS, 流处理Blink等多个场景推进中。

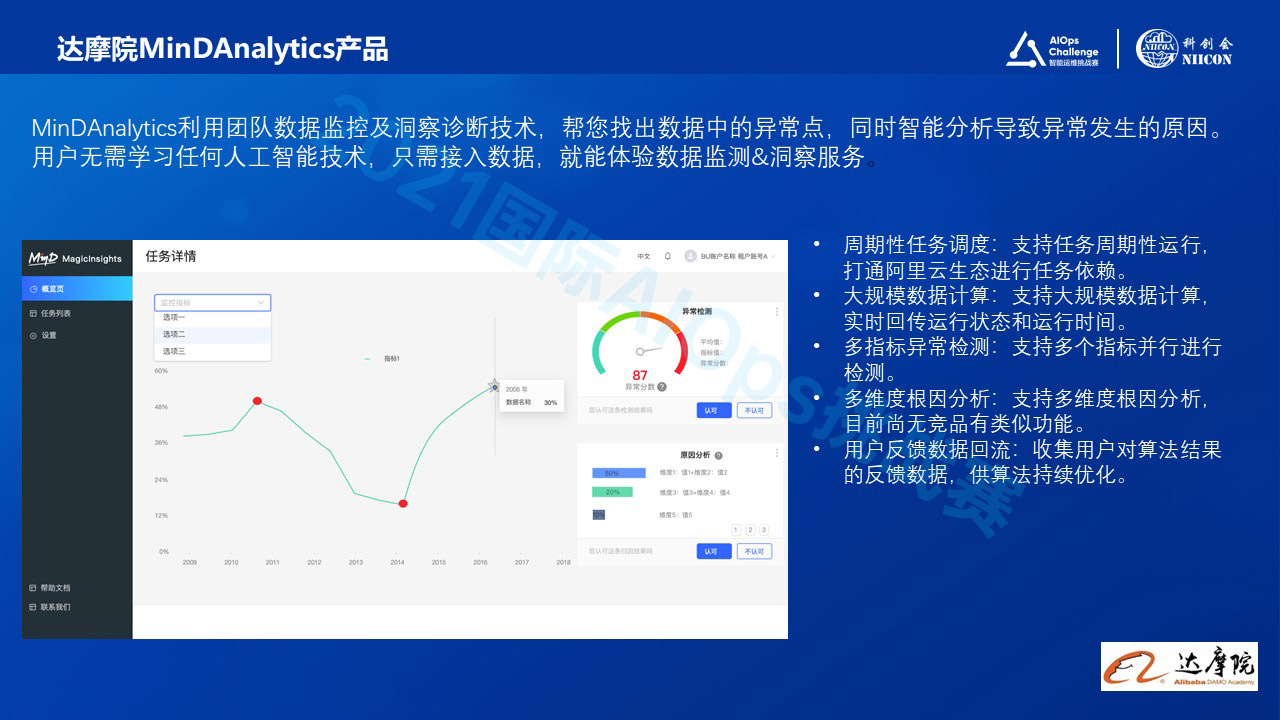

这个是达摩院开发的MinDAnalytics产品，也就是这个产品就是能够集成了我上述的这些时序分析，下传诊断以及因果部分的一个能力。这个产品它能够无虚拟进行任何的这种没有任何的这种领域的知识，只需要输入用户数据，就能够享受到自动化的监测跟洞察的服务。



这个产品的特点是，它能够进行大规模的数据计算，另外它能够在多个指标上进行并行监测，还能支持多维度根因分析。





前面介绍了我们的算法服务产品，接下来给大家介绍一下阿里巴巴集团在时序数据存储方面的产品，阿里云 Lindorm 数据。Lindorm 提供了多种数据库服务，包括 Hbase, 时序数据库，时空数据库等。其时序数据库兼容 Open TSDB API。在具体实现上，针对时序数据设计的压缩算法，压缩率最高为15：1，同时支持多种时序数据的降采样和预聚合。



在时序数据库上，Lindorm 也提供了多种服务，包括时序数据分析服务等。我们 MindAnalytics 产品未来将直接在阿里云上提供服务。如果大家也对阿里的时序数据库感兴趣，也可以选用我们的 Lindorm 数据库，在 Lindorm 上会提供一些更加贴近 tsdb 的服务。



谢谢大家。
