本次AIOps挑战赛主要是针对微服务系统进行故障检测和根因定位
一、挑战赛背景详细介绍
二、挑战赛题目介绍
三、数据解读及如何利用数据
四、挑战赛评估：预赛、复赛评估机制


一、挑战赛背景

当前的云环境，包括企业的ID系统在向云原生的方向发展。云原生涉及到几项使能技术，包括容器、服务网格（service mesh）、微服务（microservices）以及可变基础设施等。这些都是重要的使能技术，这些技术对于我们做DevOps是非常大的优势，同时也带来一些挑战。对于运维来讲，其中最大的挑战即在于系统规模和复杂度。整体的架构越灵活，对于运维的挑战就越大。当我们走向FaaS（Function as a Service）后，对于云的挑战将更大，大家面临的压力也会更大。这时我们需要一些更加智能和自动化的工具来辅助完成运维工作。

做SRE或企业IT运维工作中经常会遇到的简单问题（如内存泄漏、程序bug、数据竞争等）以及一些外部环境影响（配置变化、网络因素、应用程序之间的相互干扰以及资源使用的异常等）都可能会对系统造成比较大的影响。轻则影响性能，重则导致失效、宕机等。大家可以看到，这些故障报告变得越来越司空见惯。而在云环境中发生这些故障，影响面是非常大的。

我们做故障检测，是在检测怎样的故障？云系统内有什么类型的故障？我们根据一些学术论文和开放数据集做了简单调研和汇总。在这个总结中，我们把故障做了一个大体分类，如配置故障、硬件失效、与时间相关的故障、过载，以及软件发布过程中由更新引入的bug等等。针对这些问题我们应该如何解决？本次挑战赛的意图之一，即是针对云环境中的这些问题，找到更好的检测和根因定位方法。

当一个软件发生问题，往往会直接影响用户体验。此时我们需对系统进行诊断，找到问题的根因。传统运维中，我们往往会用一些人肉的方式，手动检测、逐一排查、跨部门寻找问题，整个过程非常复杂。从检测到恢复再到恢复策略执行，流程和时间都是比较长的。我们是否可以将MTTR（Mean Time to Repair）由小时级别缩短到分钟级，甚至是秒级别，这是运维人共同追求的愿景。

AIOps这个概念对我们来讲已经不陌生了——它是一个端到端的解决方案。AIOps利用大数据、机器学习等技术，帮助我们从IT运维数据中挖掘一些深度的洞察，从而实现诸如自动系统恢复、检测等一系列行为，使系统更加可靠。使用AIOps来解决实际IT系统问题时，在不同场景中，我们可能面临大量挑战。本次我们主要讨论原生云中的挑战。
原生云中软件一般采用微服务架构，软件配置松散、数量多，软件架构和依赖关系十分复杂。

目前我们的软件发布大多采用DevOps形式，即连续地开发与集成，在此过程中开发和运行环境都很难处于稳定状态。这种不稳定环境对于运维是一个挑战，对AIOps也是一个很大的挑战：很难找到一个稳定的模型或算法来解决问题，算法需要不断适应环境的变化。
软件的规模越来越大往往会导致过量使用监控。软件运行过程中产生大量指标，监控设备可能采集大量冗余数据，让我们很难判断哪一个指标是有效的。对AIOps，这是来自数据的一个挑战。


二、挑战赛题目讲解

本次挑战赛的题目是“微服务应用系统故障发现和根因定位”。我们将提供真实生产环境的一个微服务系统，收集系统运行时的运维数据，可能包含如调用链数据、业务环境指标、操作系统、中间件、数据库、容器等性能指标。同时我们也会提供一个系统部署结构图。静态拓扑图本次没有提供给大家，大家可以通过调用链做还原。这是我们提供的数据源。

目前我们已经公布了一部分数据，大家可以在官网下载 （http://iops.ai） 在此补充一个说明：在公布的数据基础上，我们会公布故障类型的全集。本次比赛中主要故障类型基本包含：容器CPU利用率类型故障、容器内存利用率类型故障、数据库类型故障、主机网络类型故障、容器网络类型故障等。

关于定位粒度——除网络类型的故障外（注：由于目前提供的数据有限，对于网络类型故障可能来不及采集指标），上述类型故障均需定位到性能指标。这里的性能指标并非指环境指标，而是指操作系统性能指标、容器性能指标或中间件性能指标。以上是关于本次赛题以及定位粒度的解读。

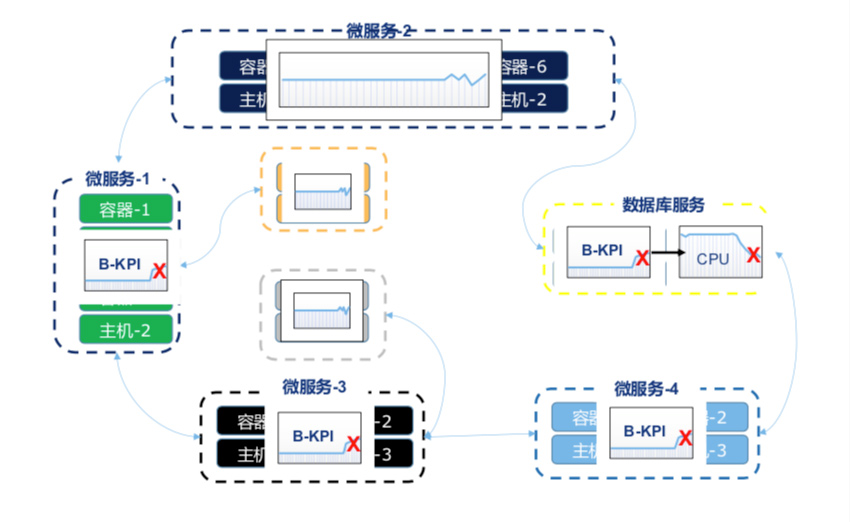

我准备了一张图来帮助大家理解题目（如下图）。这是一个示例，并非浙江移动的真实架构。大家可以看到微服务系统是跑在容器里，容器与主机之间有关系；一个主机可以跑多个容器。在此次赛题中，也牵扯到这样的实体。

举一个例子——假设一个微服务系统的拓扑结构和依赖关系如上图所示，大家在解题时需要做根因定位。一般情况下（这里不做特殊要求），我们首先要观察业务指标是否有异常；如有异常，即进入排查和定位阶段。在此我们首先看到入口服务业务指标发生异常，接下来需要不断向下搜索排查与其相依赖的指标，如确定到某个微服务后继续向下排查，定位到数据库故障。在此需要说明的是，“定位到数据库故障”并没有完成赛题，我们希望大家再向下一层做进一步的根因定位，在“指标”这一层定位到故障的根因。


三、数据解读及如何利用数据

到目前，大赛已经发布了几个G的数据。首先我们来看一下这些数据的含义，从数据类型来看，预赛、复赛、决赛会有一些不同。

目前大家拿到的数据大致分为以下几个类别：

业务指标
业务指标记录系统关键的入口服务，如图中“osb_001”。其中时间戳部分，是采用Linux时间戳，不同指标采样周期是不一样的，所采用的Linux时间戳也有不同：有些是秒级的，有些是毫秒级的——这是需要大家注意的一点。比如在业务指标中，是60秒的一个采样（大家可以计算出来的）。业务指标中比较重要的是平均响应延迟、平均时间、业务量、成功率、成功数量、非成功率等等。关于业务指标，大家需要依托此文件做故障检测。

容器指标
•    “itemid”：是对某一个指标的标识，具有唯一性；
•    “name”：指标名；
•    “timestamp”：不同文件的时间戳略有不同，如容器指标的时间戳是毫秒级别的，这意味着大家在换算时是需要除以1000的，这一点需要大家在处理时注意一下。
•    “omdb_id”：容器ID

中间件指标，包含Redis和MQ
•    “name”：关于指标名意义的理解，对于比赛的影响不是很大
•    “timestamp”：注意事项如上，在此不赘述
•    “omdb_id”：代表具体Redis实例


主机指标

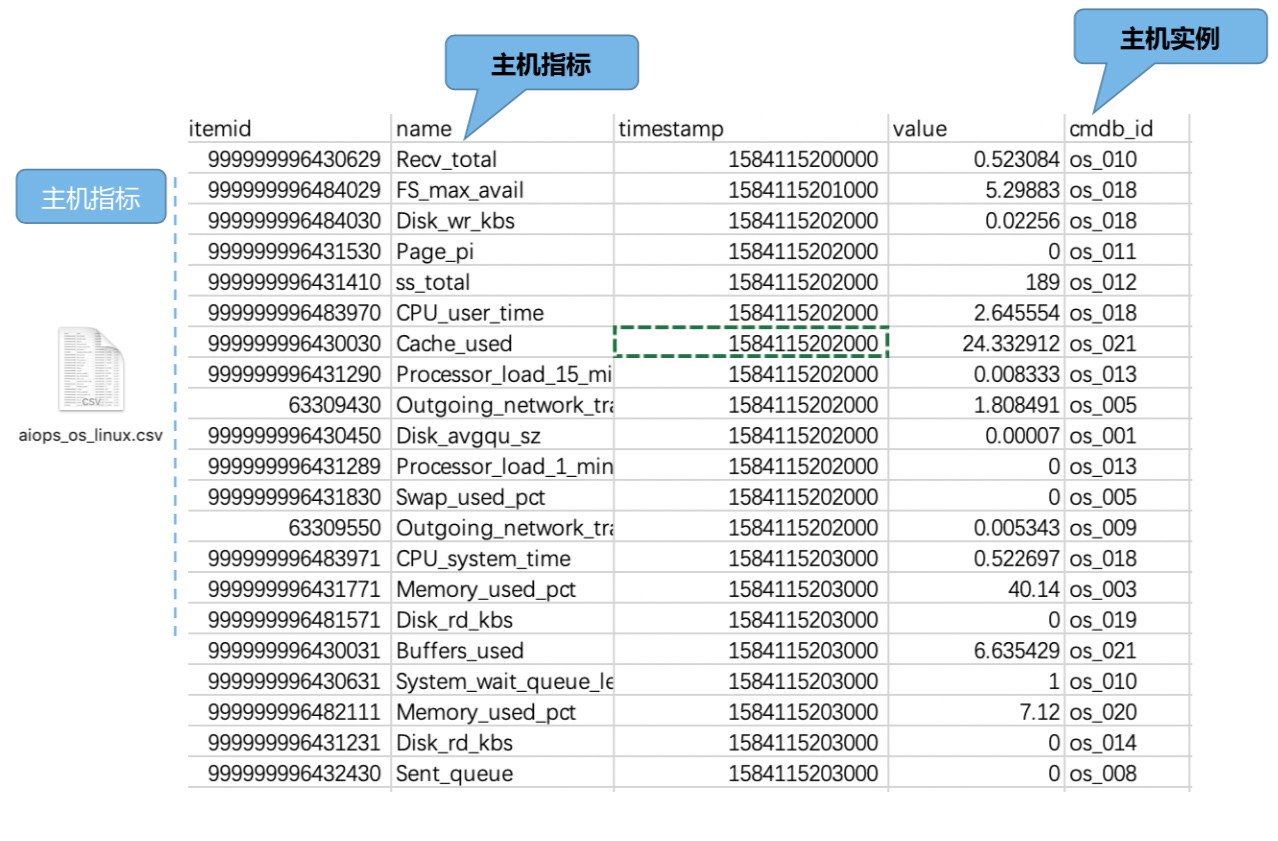

如下图所示，主机指标与中间件指标十分类似，同样需要注意采样周期，在此不赘述。



数据库指标
“Asm_Free”：关于Oracle_db的重要参数，主要记录某文件的存储空间，可用于根因定位，尤其是发生数据库故障时，很可能要用到。

调用链数据格式解读及使用方法
调用链最早出现是在谷歌2010年发布的一篇技术报告，在Dapper系统中首先提出如何进行一个端对端的、全链路的请求追踪，在此基础之上也衍生了很多优秀的开源软件。

需要请大家注意的是，此次赛题发布的调用链中Trace ID一定要关联一个完整的调用过程。每一个Trace ID会产生很多Span ID，请求执行过程中每发生一次RPC会产生一个Span ID，这个Span ID与其上一级的Span ID有“父子关系”（即调用关系）。一个完整的Trace由多个Span构成，这些Trace或Span ID会散布在几个文件中。选手需要将这些文件汇总或整合，从中获取一个完整的Trace（或请求路径）。

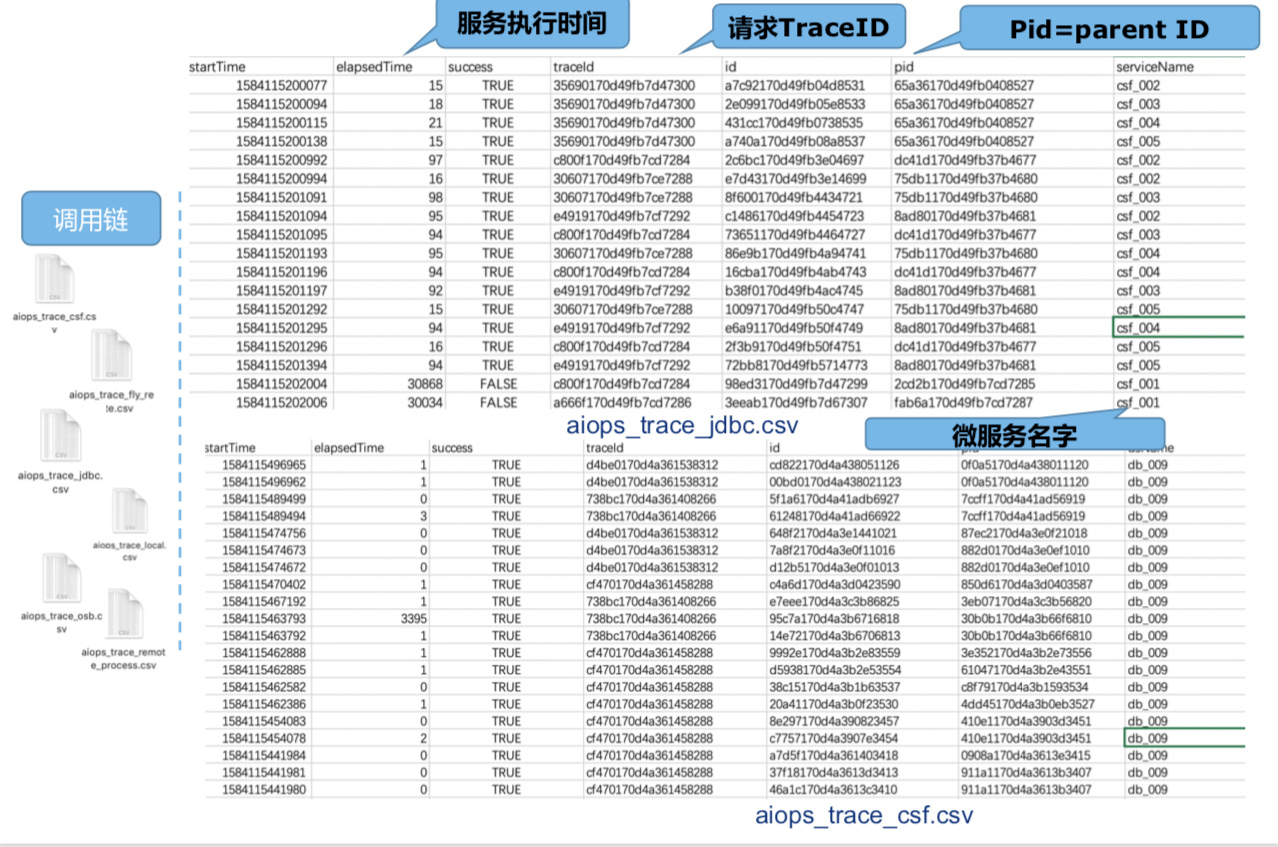

以下图为例，将调用链数据格式中几个重要属性为大家做一下解读

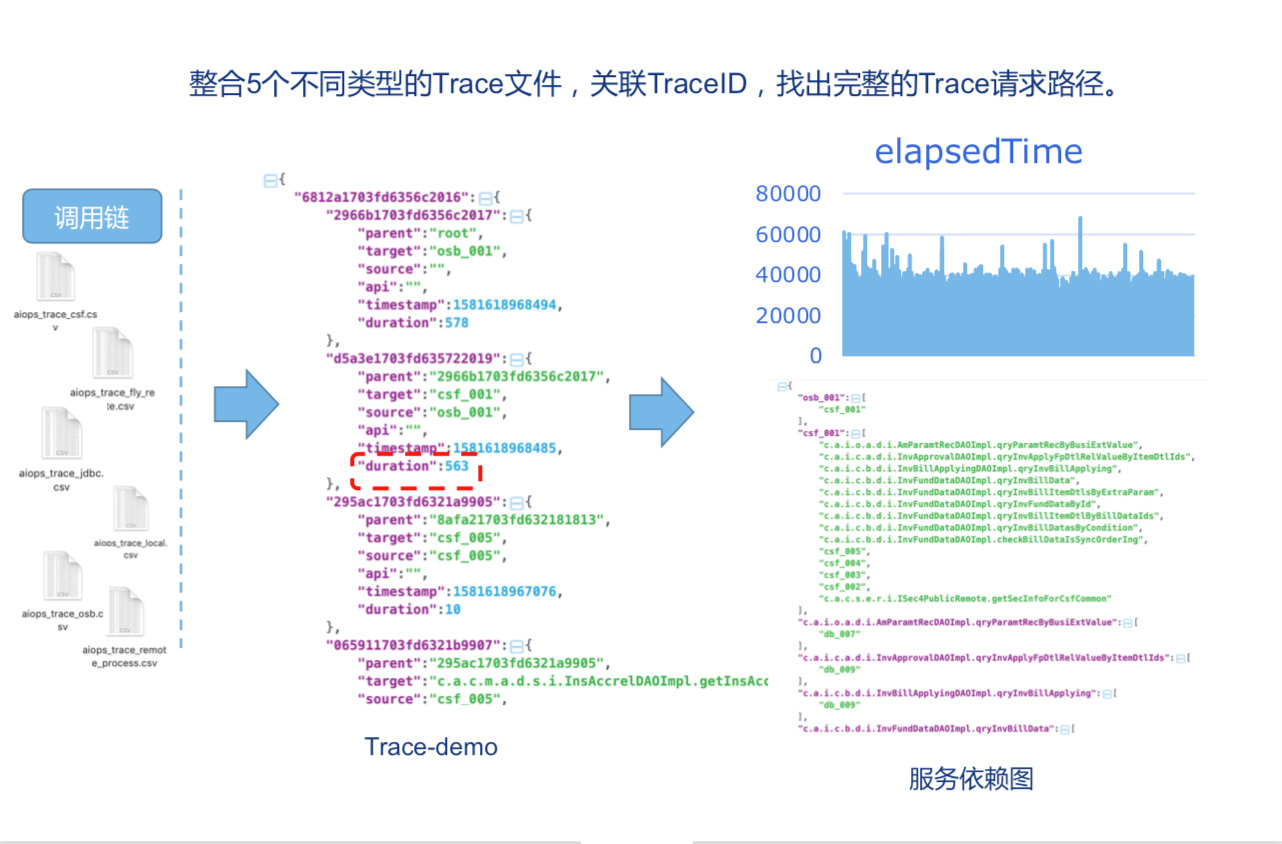

以下图为例，来介绍一下数据用法


首先选手需要将Trace文件汇总整理（如图中“Trace-demo”），在Trace ID之下是与其相关联、相依赖的一系列Span ID。据此我们可以得到服务处理时间（如图中elapsedTime）或微服务业务指标，同时可获得服务之间的依赖关系（如图中“服务依赖图”），即服务与服务间如何请求指导。

调用链利用方式，简单为大家介绍到这里，在具体处理时会遇到一些问题，这些问题不会对根因定位产生太大影响。


部署文档

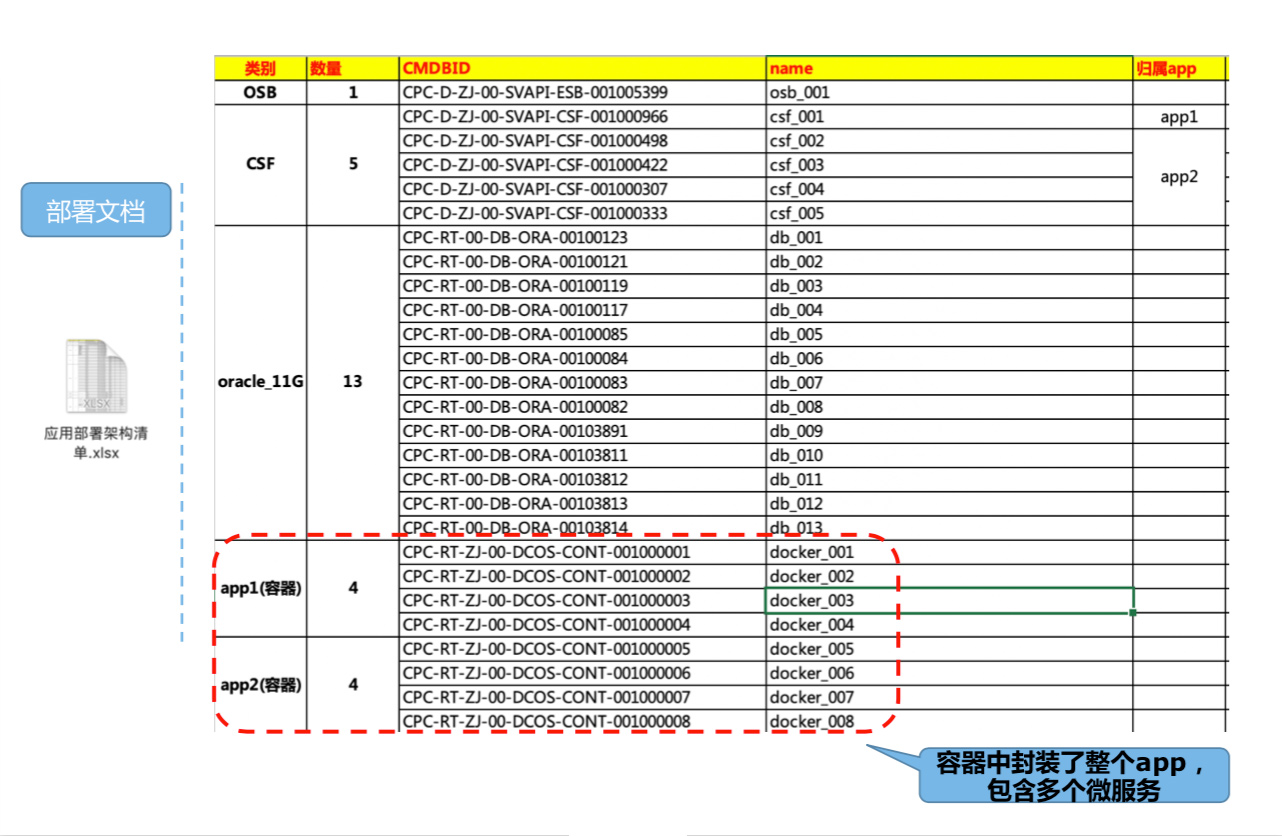

本次赛题对故障定位粒度的要求是定位到容器和指标，而利用调用链定位到服务不能完全满足赛题要求。通过部署文档可以看到定位到的服务所对应的容器，通过此对应关系进一步向下完成根因定位。在此做一个重要说明：文档内涉及到的两种类型的应用（如图中app1、app2）分别对应5种微服务（如图中csf_001~csf_005）。每一种应用程序，由多个容器实例运行。如：


图中app1在docker_001~docker_004这4个容器实例中运行。
图中app2是由微服务csf_002~csf_005构成，打包后在docker_005~docker_008，4个容器中运行，那么此时docker_005中即包含了4个微服务——这一点是需要选手们重点关注一下的。



四、挑战赛评估

预赛评估标准：


复赛评估标准：

复赛阶段，选手需要实时消费大赛发布的数据，因此可将程序或算法部署到大赛提供的公有云环境当中，同时从公有云上的Kafka中实时获取和消费数据，进行根因定位。

★赛题组委会拥有评分规则的最终解释权。
